Гусеничный кран СКГ-40/63

Описание и технические характеристики.

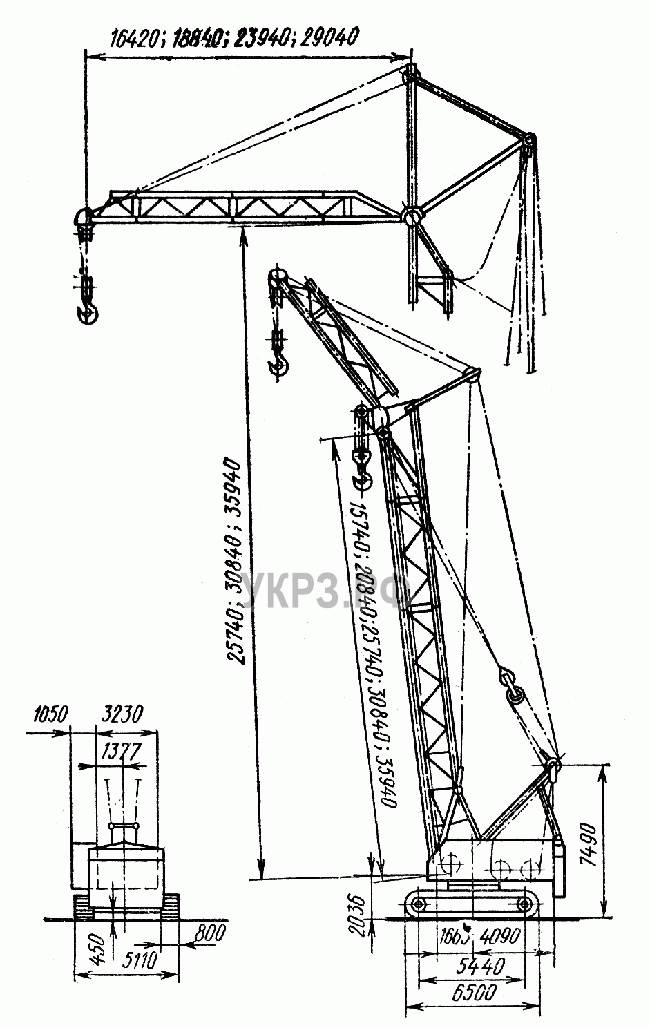

Кран СКГ-40/63 грузоподъемностью 40/63 т. По своим параметрам и конструкции кран СКГ-40/63 отличается от крана СКГ-40А только тем, что он имеет два дополнительных исполнения: со стрелой 11,6 м грузоподъемностью 63т и со стрелой 15 м, оснащенной неуправляемым гуськом 10,5 м и дополнительным контргрузом 6,1 + 3,5 м с макимальной грузоподъемностью 15 т.

В неуправляемом гуське используют сборочные единицы управляемого (маневрового) гуська. Скорость подъема груза массой 63 т - 0,43-3,2 м/мин, массой 15 т - 1,5-11,2 м/мин.

Кран СКГ-40/63 предусматривает башенно-стреловые исполнения с дополнительным контргрузом 6,1 + 3,5 т и увеличенным грузовым моментом (произведением грузоподъемности и вылета).

Технические характеристики крана СКГ-40/63

Грузоподъемность максимальная,т	40/63
Наибольшая высота подъема при максимальной грузоподъемности, м	15/11,2
Скорость подъема при максимальной грузоподъемности, м/мин	0,75 - 5,6 / 0,43 - 3,2
Масса с основной стрелой,т	58,5 / 59
Частота вращения, об/мин	0,3
Скорость передвижения, км/час	1
Габаритные размеры в транспортном положении, мм:
..ширина по гусеницам	4100
..ширина поворотной платформы	3230
..ширина гусеничной ленты	800
=длина гусеничной тележки	4930
..высота крана	4300
Радиус, описываемый хвостовой частью, мм	4000
Дорожный просвет, мм	500
Силовая установка (электростанция)	ДГ-75-3
Двигатель:
..марка	6ЧН-12/14
..мощность, л.с.	120
Генератор:
..марка	ЕС-93-4С
..мощность, кВт	75
Частота вращения двигателя и генератора, об/мин	1500
Среднее давление на грунт, кгс/см2
..в транспортном положении	0,93
..при работе	1,58
Преодолеваемый краном уклон пути, град	15
